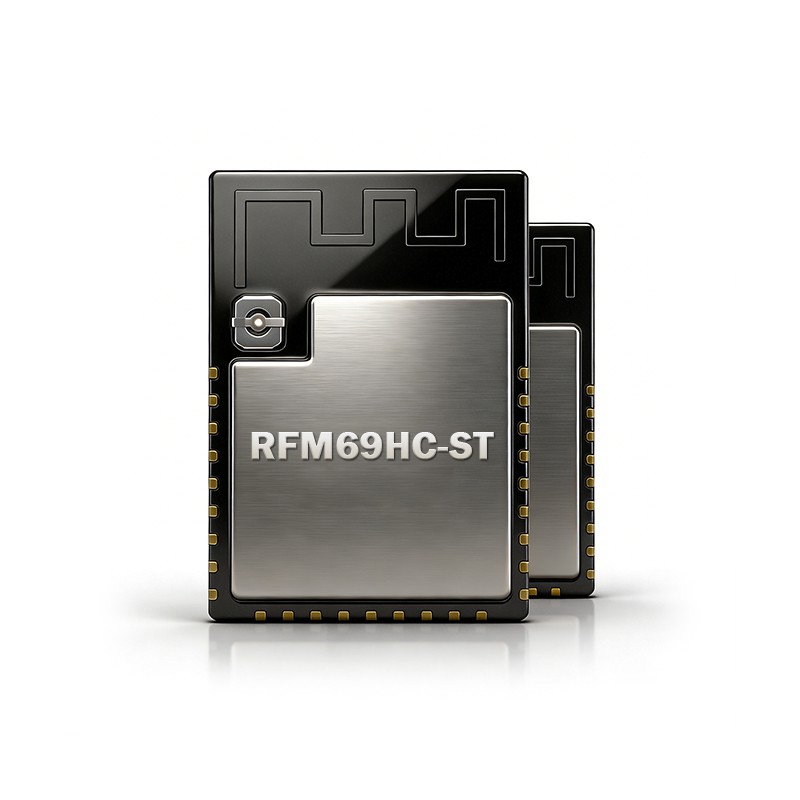

Texnik spetsifikatsiyalar
|
Spetsifikatsiya |
Qiymat |
|
Turi |
RF qabul qiluvchi modul |
|
Funktsiya |
TRx (o'tkazish va qabul qilish) |
|
Modulyatsiya |
2 (G) FSK / MSK / OOK |
|
Ma'lumot tezligi |
300 Kbit/s gacha |
|
Chastotasi |
315/433 / 868 / 915 MGts |
|
Qabul qiluvchining sezgirligi |
-120 dBm |
|
Quvvatni uzatish |
+20 dBm |
|
O'lchamlari |
16 × 16 × 1,9 mm |
|
Interfeys |
SPI |
|
Muvofiqlik |
RoHS / REACH |
Ilova maydonlari
- Hisoblagichni avtomatik o'qish (AMR): Utility o'lchash va masofaviy ma'lumotlarni yig'ish.
- Simsiz sensorli tarmoqlar: atrof-muhit monitoringi, aktivlarni kuzatish.
- Uy-joy va binolarni avtomatlashtirish: kirishni boshqarish, HVAC, yoritish.
- Xavfsizlik va signalizatsiya: Intrusion signallari, perimetr sensorlari.
- Sanoat monitoringi va nazorati: Mashina telemetriyasi, masofadan boshqarish havolalari.
- Simsiz M‑BUS: Sub‑1 gigagertsli o‘lchash aloqa steklari.
Nima uchun mos keladi
- Uzoq masofaga tayyorlik: +20 dBm chiqish kengaytirilgan qamrov va penetratsiyani qo'llab-quvvatlaydi.
- Yuqori sezuvchanlik: past SNR havolalari va zich chastotali muhitlar uchun barqaror qabul qilish.
- Moslashuvchan modulyatsiya: eski va zamonaviy tizimlar bo'ylab o'zaro ishlash.
- Yilni SMT izi: qattiq korpuslar uchun minimal PCB maydoni.
PCB/PCBA integratsiyasi bo'yicha qo'llanma
1. SMT tayyorligi: SPI interfeysi va SMT to'plami avtomatlashtirilgan tanlash va joylashtirish va standart qayta oqim profillarini qo'llab-quvvatlaydi.
2. Antenna va radio chastotasi:
- Joylashtirish: toza RF zonasini zaxiralang; antennani/tasni yuqori shovqinli raqamli domenlardan va kommutatsiya manbalaridan uzoqroq tuting.
- Empedans nazorati: antennadan RF pinlariga mos keladigan empedansni saqlang; stublarni va o'tkir burilishlarni minimallashtiring.
- Tuproq strategiyasi: tikilgan zamin tekisligidan foydalaning; antenna zonasi ostidagi erdan uzoqroq tuting.
3. Quvvat yaxlitligi:
- Ajratish: Past-ESR bypass kondansatkichlarini VCC/GND pinlariga yaqin joylashtiring.
- TX portlashlari: 315–915 MGts relsning +20 dBm uzatish portlashlari ostida barqaror turishiga ishonch hosil qiling.
4. Sinovga yaroqlilik va DFM:
- Kirish nuqtalari: AKT/AOIni soddalashtirish uchun SPI, TRx maʼlumotlari va quvvat relslari uchun prokladkalarni taqdim eting.
- Ipak va ishonch: Aniq mos yozuvlar belgilari joylashtirishning aniqligi va hosildorligini yaxshilaydi.
5. BOMni soddalashtirish:
- Tashqi qismlar: Faqat moslashish/ajratish uchun muhim passivlar; yig'ish murakkabligi va narxini pasaytiradi.
