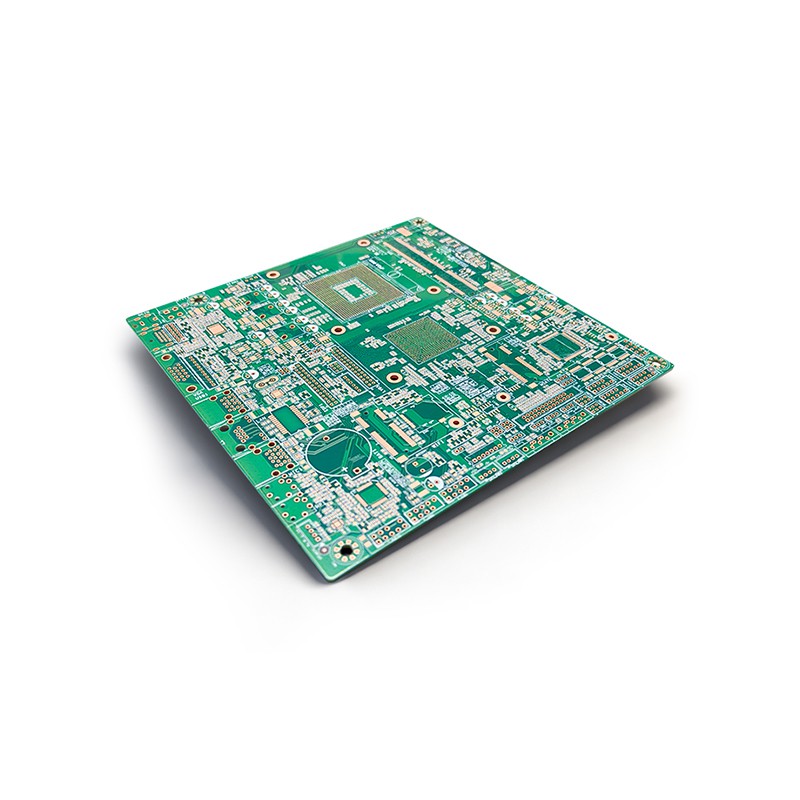

Ultra HDI PCB

Ultra HDI PCB
Batafsil:
5G, AI va yuqori{1}}qurilmalarning talablaridan kelib chiqqan holda, Ultra HDI PCBlar “kichik o‘lchamli, yuqori unumdorlik” muammosini yengishning kalitiga aylandi. Anʼanaviy Yuqori{3}}Yuqori zichlikdagi oʻzaro ulanish PCBlarining ilgʻor shakli sifatida ular 5G tayanch stansiyalari, sunʼiy intellekt tezlatgich kartalari va yigʻiladigan smartfonlar kabi mahsulotlarning barqaror ishlashini qoʻllab-quvvatlovchi ultra{4}}nozik chiziqli va mikro{5}}ulanish dizayniga ega.
So'rov yuborish
Ta'rif
So'rov yuborish

Ultra HDI PCB: uni standart HDIdan nima ustun qiladi?



Ko‘pchilik Ultra HDI PCBlarni standart Yuqori{0}}zichlikdagi o‘zaro bog‘langan PCBlar bilan chalkashtirib yuborishadi. Ikkalasi o'rtasidagi asosiy farqlar zichlik va ishlashda:

  • Asosiy taʼrif: Ultra HDI PCBlar (Ultra High-Zichlikli oʻzaro bogʻlangan PCBlar) 15 mkm/15 mkm chiziq kengligi va oraligʻiga erishish uchun Fine Line PCB texnologiyasidan foydalanadi. 0,05 mm dan kam yoki unga teng lazer mikroviyalari va 1–5 bosqichli ko‘r-ko‘rona va tuzilmalar orqali ko‘milgan holda ularning simi zichligi an’anaviy HDIdan ancha yuqori (standart HDI odatda 30 mkm/30 mkm chiziq kengligi va 0,1 mm dan katta yoki unga teng mikroviyalarni o‘z ichiga oladi).
  • Asosiy afzallik: Standart HDI faqat asosiy yuqori{0}}zichlik talablariga javob bersa-da, Ultra HDI PCBlar yuqori-tezkor ilovalar- uchun moʻljallangan, masalan, 100Gbps+ maʼlumot uzatishni qoʻllab-quvvatlaydi va yuqori elektromagnit shovqinlarni (EMI) boshqarishni taklif qiladi. Bu ularni AI tezlatgich kartalari va ilg'or tibbiy uskunalar kabi yuqori I/U zichligi ilovalari uchun ideal qiladi.
Ultra HDI PCB-1



Jarayon va materiallar: Ultra HDI PCBlarning ishlash asosi



Ultra HDI PCBlarning afzalliklari yuqori{0}}aniqlikdagi jarayonlar va yuqori-samarador materiallarga bog‘liq. Asosiy diqqatga sazovor joylarga quyidagilar kiradi:

  • Fine Line PCB Core Process: To'g'ridan-to'g'ri lazerli tasvirlash (LDI) yuqori aniqlikdagi chizma bilan birgalikda 15 mkm nozik chiziqlar uchun silliq qirralarning paydo bo'lishini ta'minlaydi va signal empedansining o'zgarishini minimallashtiradi.
  • Mikrovialar va yuqori-Buyurtmali oʻzaro ulanishlar: Lazerli burgʻulash 20–50 mkm mikroviyalarni hosil qiladi, bu esa signal yoʻllarini qisqartiradi va yoʻqotishlarni kamaytiradigan tuzilmalar orqali 1–5 bosqichli koʻr va koʻmishga imkon beradi.
  • Kam{0}}yo'qotadigan materiallar: Megtron 6 va Rogers kabi past{1}}dielektrik-yo'qotadigan yuqori darajali substratlar, past-pürüzlü mis folga bilan birgalikda yuqori{5}}chastota va yuqori-tezlikdagi dizayn talablariga javob beradi.

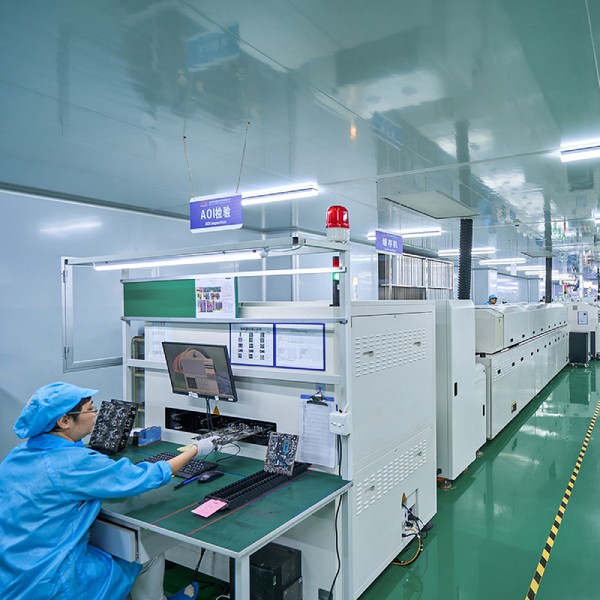

  • Toʻliq-jarayon tekshiruvi: AOI, rentgen nurlari va uchuvchi zond sinovlari nozik nuqsonlarni aniqlaydi va ±5% ichida impedans nazorati aniqligini taʼminlaydi.
aoi



Ultra HDI PCBlar uchun odatiy dastur stsenariylari



Ultra HDI PCBlar yuqori zichlik va kam{0}}yo'qotish ko'rsatkichlari bilan beshta asosiy dastur sohasiga juda mos keladi:



5G / Yuqori{1}}Unumdorlikdagi hisoblash

5G tayanch stansiyasi RF modullari va AI tezlatkich kartalarida yuqori-tezlikda maʼlumotlar uzatish.




Maishiy elektronika

Qattiq simlarni ulash talablari bilan buklanadigan smartfonlar va ultra yupqa noutbuklar uchun yupqa va engil platalar.




Avtomobil elektronikasi

ADAS boshqaruv bloklari tebranish va haroratga chidamliligi hamda koʻp-sensorli oʻzaro ulanishni talab qiladi.




Tibbiy asbob-uskunalar

KT skanerlari va ultratovush diagnostika qurilmalarida yuqori aniqlikdagi tasvir signallarini uzatish.





Nima uchun STHL ni tanlaysiz?



Shenzhen STHL Technology Co., Ltd. 20 yildan ortiq vaqt davomida PCBA sanoati bilan chuqur shug'ullanib, Ultra HDI PCB ishlab chiqarishni har tomonlama qo'llab-quvvatlaydi:

  • Texnik imkoniyatlar: 15 mkm/15 mkm Fine Line PCB jarayonlarini barqaror amalga oshirish, 1–5 bosqichli Ultra HDI PCB dizaynini qo'llab-quvvatlaydi, mikroviyalari 20 mkm gacha.
  • Muvofiqlik kafolati: Asl substratlardan foydalanadi va IPC 3-sinf, UL va RoHS tomonidan sertifikatlangan.
  • Yetkazib berish xizmati: 7-kunlik tezkor prototiplash va ommaviy ishlab chiqarish, dizayn maslahatidan tortib ishlab chiqarishni optimallashtirishgacha bir martalik yordamni taklif qiladi.
Ultra HDI PCB-3



Tez-tez so'raladigan savollar



Savol: Ultra HDI PCB va standart HDI platalari o'rtasidagi farq nima?

Javob: Ultra HDI nozikroq simlar zichligi, torroq chiziq kengligi/oraliqlari va kichikroq mikrovialarni taqdim etadi, bu esa uni yuqori{0}}tezlik, yuqori{1}}chastotali va yuqori{2}}I/U zichligidagi ilovalar uchun ideal qiladi.

Savol: Fine Line PCB jarayoni qiyinmi?

Javob: Ha. Bu ishlab chiqarish muhitida o'ta qat'iy tozalik bilan bir qatorda juda aniq ta'sir qilish, qirqish va qoplama nazoratini talab qiladi.

Savol: Kichik{0}}to‘plamni moslashtira olasizmi?

Javob: Ha. Biz prototiplardan toʻliq-miqyosda ishlab chiqarishgacha tezkor yetkazib berishni qoʻllab-quvvatlaymiz.



Xulosa: Raqobat ustunligini qo'lga kiritish uchun to'g'ri Ultra HDI PCBni tanlang



Ultra HDI PCBlar keyingi{0}}avlod yuqori darajadagi{1}}elektronika uchun muhim qurilish blokiga aylandi. Agar sizda Ultra HDI PCB uchun dizayn, tanlov yoki ommaviy ishlab chiqarish ehtiyojlaringiz bo'lsa, iltimos, murojaat qilinginfo@pcba-china.commahsulotlaringizga texnik to'siqlarni engib o'tishga yordam beradigan moslashtirilgan echimlarni olish.
