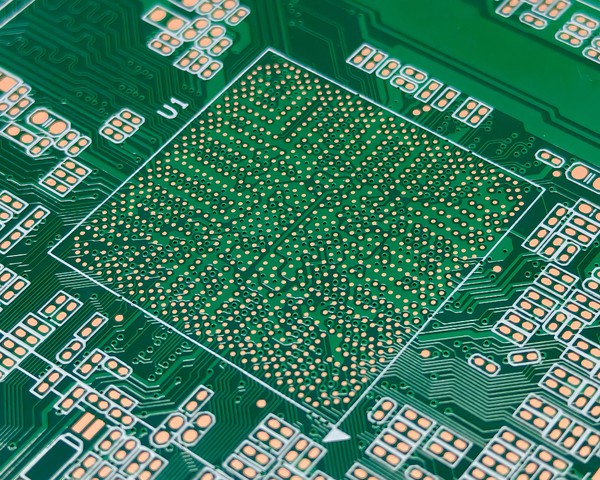

BGA nima va uning afzalliklari?
BGA (Ball Grid Array) - qadoqlash usuli bo'lib, unda lehim to'plari chipning pastki qismidagi matritsada joylashgan. SMT jarayonlari bilan birgalikda u quyidagilarni taklif qiladi:
- Yuqori o'zaro ulanish zichligi: Paket hajmini oshirmasdan yuqori-pin-sonli IC'larni qo'llab-quvvatlaydi.
- Pastroq signal kechikishi va parazit induktivlik: Qisqaroq signal yo'llari uni yuqori{0}}tezlikli zanjirlar uchun ideal qiladi.
- Oʻz{0}}oʻzini tekislash imkoniyati: Qayta oqim paytida sirt tarangligi qurilmani avtomatik ravishda tekislaydi va yigʻish aniqligini oshiradi.
- Yaxshilangan issiqlik tarqalishi: lehim to'plari va PCB mis tekisliklari o'rtasida to'g'ridan-to'g'ri issiqlik uzatishni ta'minlaydi.
- Pastki paket balandligi: Yengil, nozik dizayn talablariga javob beradi.
Umumiy BGA turlari va imkoniyatlar diapazoni
STHL mikro BGA (2 × 3 mm) dan katta BGA (45–55 mm)gacha bo'lgan hamma narsani bajara oladi, minimal qo'llab-quvvatlanadigan qadam 0,25 mm, shu jumladan:
- mBGA, FBGA, CSP, WLCSP
- CABGA, CTBGA, CVBGA
- LGA, FCBGA, LBGA
- Yuqori zichlikdagi maxsus paketlar (masalan, burilish-chipli BGAlar)
SMT BGA Assambleyasi - Asosiy jarayonlar

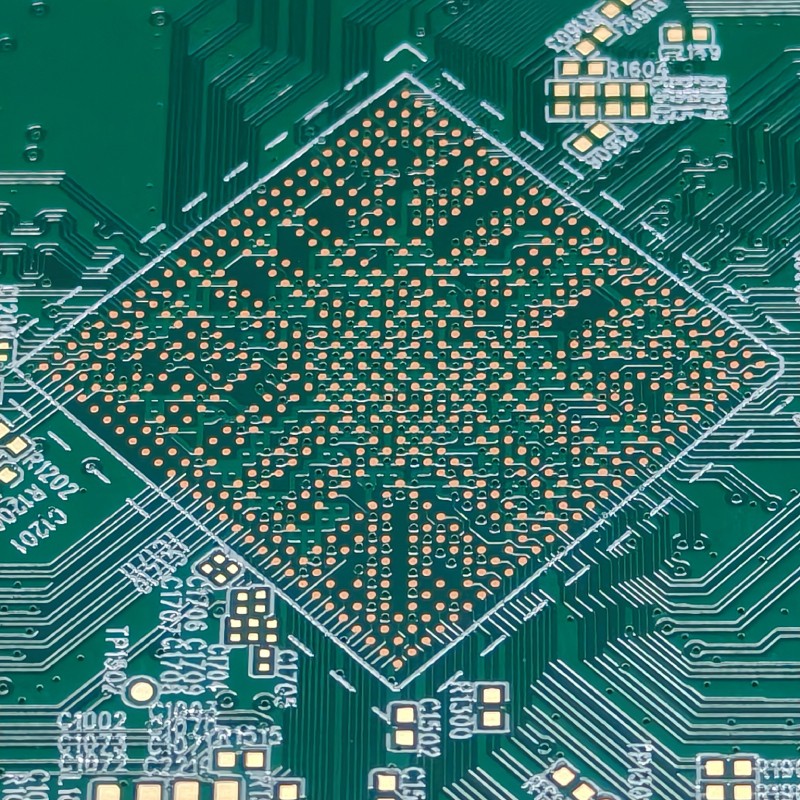

1. PCB pad va Via Design
- NSMD yostiqchalari tavsiya etiladi, bu esa qo'shma ishonchliligini oshirish uchun lehimning yostiqning yon devorlarini o'rashiga imkon beradi.
- Lehim singib ketishining oldini olish uchun-protsessorlar tiqilib qolishi yoki yopilishi kerak.
- Lehim to'pi biriktirilishiga ta'sir qilmaslik uchun-in-yostiqchalar dizayni tekislangan bo'lishi kerak.
2. Lehim pastasi stencil dizayni
- BGA prokladkalari uchun dumaloq teshiklar tavsiya etiladi.
- Qalinligi: 100–150 mkm, yostiq maydoni nisbati va stencil materialiga qarab.
- Lazer{0}}kesilgan zanglamaydigan po'latdan yasalgan trafaretlar lehim pastasining izchil uzatilishini ta'minlaydi.
3. Yuqori-aniqlikdagi joylashtirish
- CCD ko'rish moslamasi bilan ± 40-50 mkm joylashtirish aniqligi.
- Paket kontur tolerantliklarini qoplash uchun to'pni tanib olish.
- Lehim pastasi siqib chiqmasligi-va qisqa tutashuvlarning oldini olish uchun boshqariladigan joylashtirish bosimi.

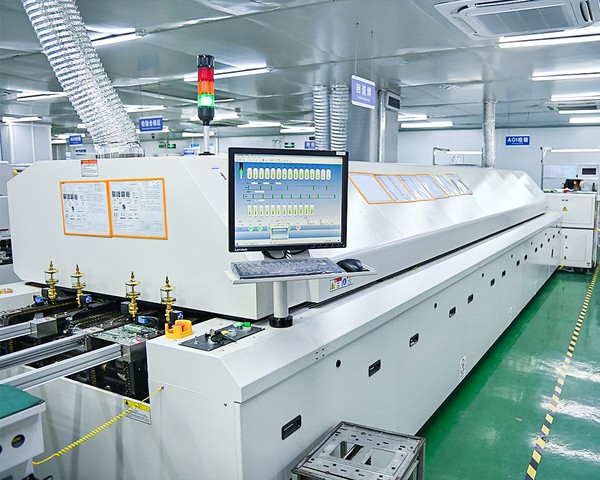

4. Qayta oqim bilan lehimlash
- Bo'shliqlarni kamaytirish va qo'shma mustahkamlikni oshirish uchun moslashtirilgan 12 zonali azotli qayta oqim profili.
- Ikki tomonlama{0}}kompaniyalar uchun pastki{1}}yon komponentlar ikkilamchi qayta oqim paytida siljishidan saqlaning.
- Barcha lehim bo'g'inlarining bir tekis isitilishini ta'minlash uchun BGA burilishini boshqaring.
Tekshirish va sifat kafolati
- AOI optik tekshiruvi: periferik lehim to'pi holatini va lehim pastasining bosib chiqarish sifatini tekshiradi.
- Rentgen tekshiruvi: sovuq bo'g'inlar, ko'priklar, bo'shliqlar yoki etishmayotgan sharlarni aniqlash uchun yashirin bo'g'inlarni 100% tekshirish.
- IPC-A-610 3-sinf muvofiqligi: avtomobilsozlik va tibbiy elektronika kabi yuqori ishonchlilikdagi mahsulotlar uchun javob beradi.
Qayta ishlash va qayta ishlash
- Qurilmani to'liq almashtirish yoki qayta ishlash uchun professional qayta ishlash stantsiyalari.
- Komponentlarning namlik darajasini (J-STD-033) va isitish profillarini (J-STD-020) qattiq nazorat qilish.
- Qo'shni komponentlarga ta'sir qiladigan ikkilamchi qayta oqim xavfini minimallashtiring.
